Progettazione meccanica industriale

Progettazione Meccanica di Macchinari Industriali su Misura

Dall'esigenza funzionale alla documentazione costruttiva. Sviluppiamo soluzioni meccaniche per macchinari e attrezzature industriali, integrando modellazione CAD 3D, dimensionamento strutturale, cinematica e sistemi oleodinamici.

Supportiamo costruttori di macchinari e aziende manifatturiere nello sviluppo di nuove attrezzature, nella modifica di macchine esistenti e nell'esternalizzazione di attività progettuali: dal macchinario completo al supporto tecnico per singole attività.

Progettazione CAD 3D
Cinematica e oleodinamica
Analisi strutturale FEM
Tavole costruttive 2D

Esplora i Progetti

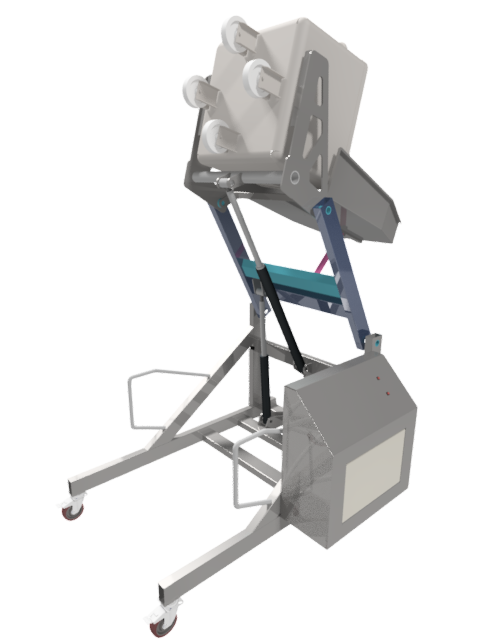

Concept del ribaltatore per carrelli Eurobin: modellazione 3D in fase di scarico

Competenze integrate per lo sviluppo di macchinari industriali

La progettazione di un macchinario richiede l'integrazione di diverse discipline tecniche. Tecnamind affronta lo sviluppo meccanico considerando il funzionamento della macchina, i carichi operativi, la scelta dei componenti e la realizzabilità delle soluzioni progettate.

Progettazione meccanica CAD 3D

Modellazione parametrica di componenti, gruppi meccanici e assiemi, con attenzione alle interfacce, agli ingombri e alla costruibilità.

Cinematica e oleodinamica

Studio dei cinematismi, delle forze di azionamento, dei cilindri idraulici e dell'integrazione dei principali componenti oleodinamici.

Analisi strutturale FEM

Valutazioni di resistenza e rigidezza dei componenti mediante calcoli ingegneristici e analisi numeriche, in funzione delle condizioni di carico.

Industrializzazione e disegni costruttivi

Preparazione di tavole tecniche 2D, assiemi, dettagli costruttivi e documentazione per la produzione e l'assemblaggio.

Concept di progettazione meccanica

I progetti presentati sono concept dimostrativi sviluppati da Tecnamind per illustrare il metodo di lavoro: studi preliminari, sviluppo cinematico e modellazione 3D, non macchine costruite o certificate.

CONCEPT 01

Sistema di Sollevamento e Ribaltamento per Carrelli Eurobin

Concept di progettazione meccanica di un macchinario speciale per la movimentazione e il ribaltamento controllato di contenitori industriali.

Sequenza operativa di sollevamento e scarico

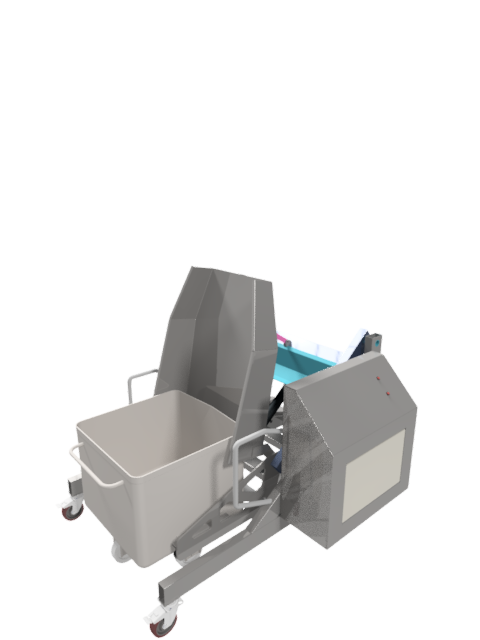

Fase 1 · Aggancio — il carrello Eurobin è posizionato nella struttura di presa

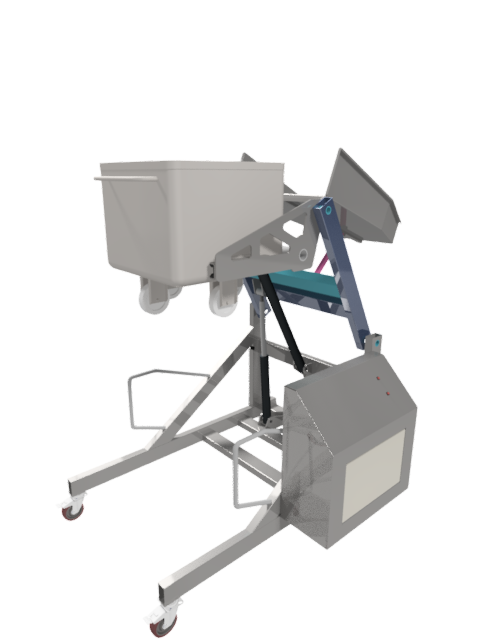

Fase 2 · Sollevamento — il contenitore sale in quota restando in posizione orizzontale

Fase 3 · Scarico — il contenitore ruota sopra la tramoggia e svuota il carico

La progettazione di macchinari speciali per la movimentazione dei materiali richiede particolare attenzione all'integrazione tra cinematismi, struttura portante, sistemi di azionamento e vincoli imposti dall'ambiente produttivo.

Il concept riguarda lo studio preliminare di un sistema destinato alla movimentazione e al ribaltamento di carrelli Eurobin, con riferimento alle dimensioni dei contenitori secondo DIN 9797.

Focus tecnici

Studio della cinematica di sollevamento e ribaltamento.
Ottimizzazione delle geometrie e degli ingombri.
Dimensionamento della carpenteria metallica.
Integrazione dei componenti oleodinamici.
Analisi FEM preliminare della struttura.
Sviluppo del modello CAD 3D e della documentazione tecnica.

Approfondimenti tecnici preliminari

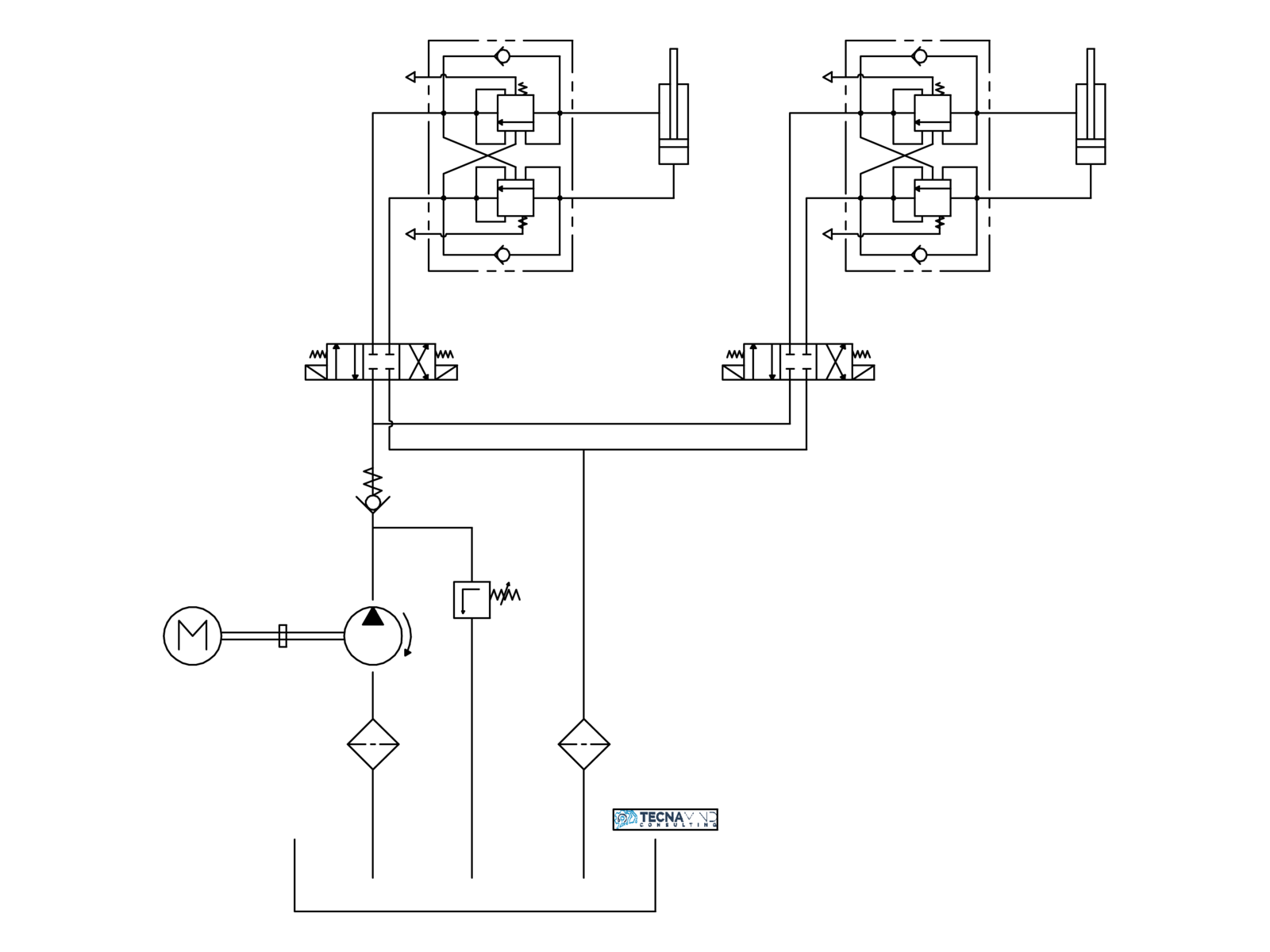

Schema oleodinamico preliminare del ribaltatore Eurobin

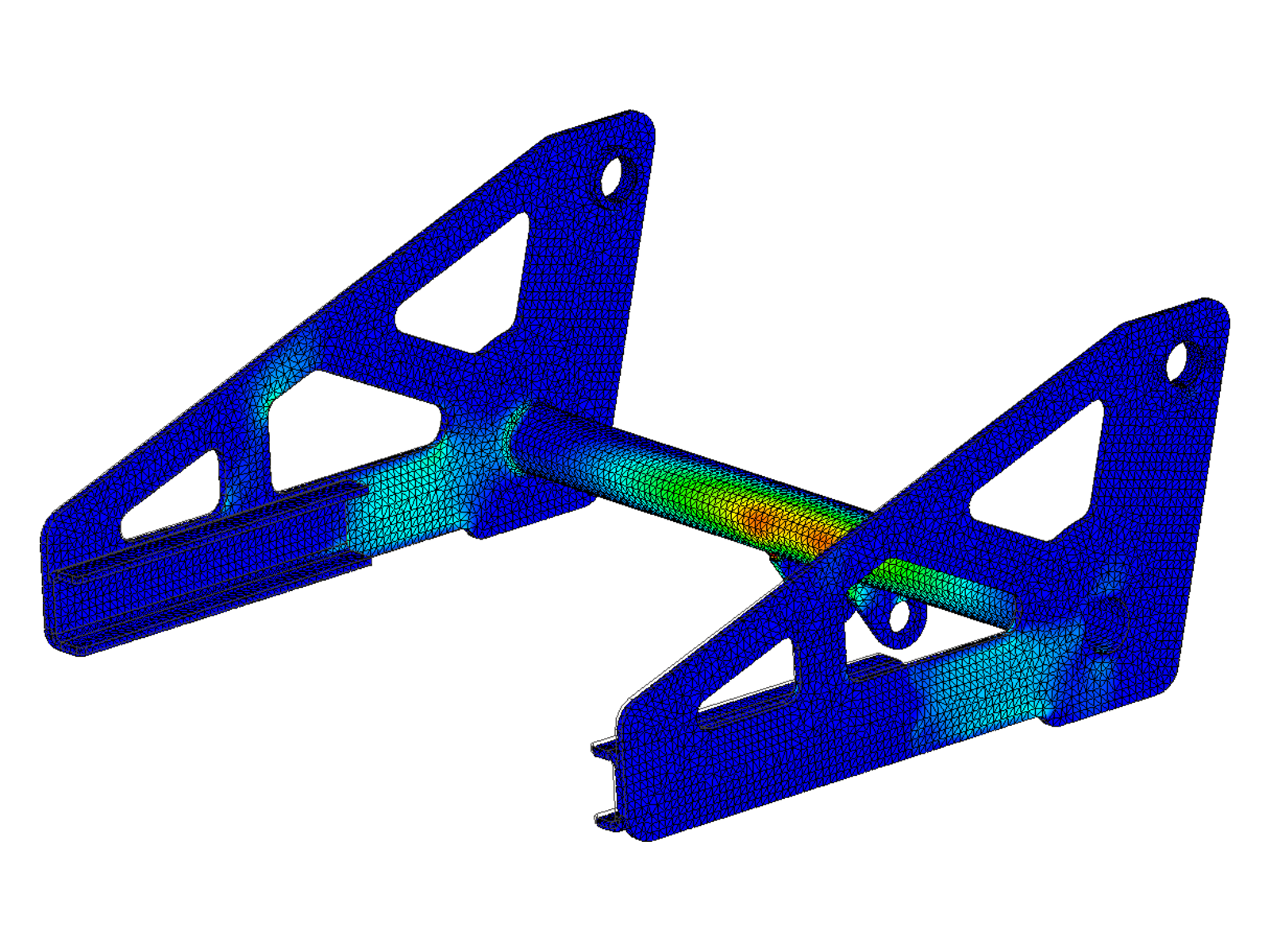

Studio FEM preliminare: distribuzione indicativa delle tensioni sulla struttura del ribaltatore

CONCEPT 02

Sollevatore Industriale a Forbice

Concept di progettazione: studio preliminare di un sistema di sollevamento mediante cinematismo articolato.

Modellazione CAD 3D.
Studio delle geometrie del cinematismo.
Integrazione dei componenti meccanici.
Valutazione degli ingombri.
Analisi preliminare delle condizioni di funzionamento.

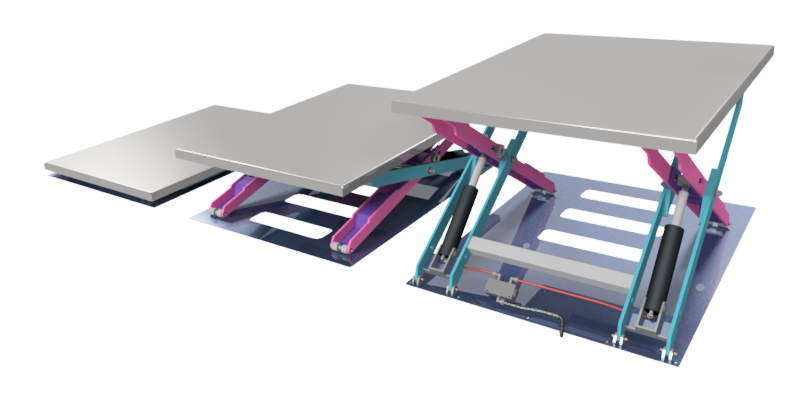

Concept del sollevatore a forbice: sviluppo cinematico e modellazione 3D nei tre stadi di sollevamento

Dall'esigenza produttiva alla soluzione tecnica

Ogni progetto parte da un problema concreto: movimentare un carico, automatizzare una funzione, sviluppare un meccanismo oppure integrare una nuova attrezzatura in un processo esistente.

01
Analisi dei requisiti
Comprensione dell'applicazione, delle prestazioni richieste, dei vincoli dimensionali e delle condizioni operative.
02
Sviluppo della soluzione
Studio delle alternative progettuali, modellazione CAD, definizione dei cinematismi e individuazione dei componenti principali.
03
Dimensionamento e verifiche
Calcoli meccanici e verifiche strutturali in funzione della tipologia di macchina e dei requisiti concordati.
04
Documentazione per la produzione
Sviluppo dei disegni costruttivi, dei dettagli tecnici e della documentazione necessaria alle successive fasi di realizzazione.

Le attività incluse in ciascun incarico sono definite in base alle necessità del progetto.

Progettazione e Riferimenti Normativi

La progettazione di macchinari industriali richiede attenzione ai requisiti di sicurezza applicabili, alle condizioni operative e alla documentazione tecnica di riferimento.

In funzione della tipologia di macchina e del relativo campo di applicazione, lo sviluppo progettuale può prendere in considerazione i seguenti riferimenti:

UNI EN ISO 12100
Principi generali di progettazione e valutazione e riduzione del rischio.
UNI EN 1570-1
Requisiti di sicurezza per le tavole elevatrici.
UNI EN 1672-2
Requisiti di igiene per le macchine alimentari, ove applicabili.
Direttiva 2006/42/CE e Regolamento (UE) 2023/1230
Quadro legislativo europeo relativo alla sicurezza delle macchine, considerando i rispettivi periodi di applicazione.

Tecnamind può supportare le attività di progettazione, verifica e predisposizione della documentazione tecnica secondo l'ambito dell'incarico. Gli obblighi di conformità, la valutazione complessiva della macchina e la marcatura CE rimangono in capo al soggetto individuato come fabbricante dalla normativa applicabile.

Uno Studio di Progettazione Meccanica a Catania

Tecnamind opera da Catania e offre servizi di progettazione meccanica per aziende manifatturiere e costruttori di macchinari industriali.

La presenza sul territorio consente di valutare sopralluoghi e incontri tecnici presso aziende situate a Catania e in Sicilia.

Le attività di sviluppo CAD, calcolo e documentazione tecnica possono essere organizzate anche da remoto, permettendo collaborazioni con aziende sul territorio nazionale.

Soluzioni chiavi in mano

Dalla progettazione alla realizzazione

Non solo progettazione: anche soluzioni chiavi in mano.

Grazie alla collaborazione con aziende specializzate nella costruzione e nelle lavorazioni meccaniche, Tecnamind può valutare anche la realizzazione di macchinari e attrezzature industriali su misura.

Dallo sviluppo del progetto alla costruzione del prodotto, con la possibilità di offrire una soluzione completa.

Parliamo del tuo progetto

Hai bisogno di sviluppare un nuovo macchinario industriale o una soluzione meccanica su misura? Richiedi un appuntamento per confrontarci sulle tue esigenze tecniche e valutare le possibili modalità di collaborazione.
